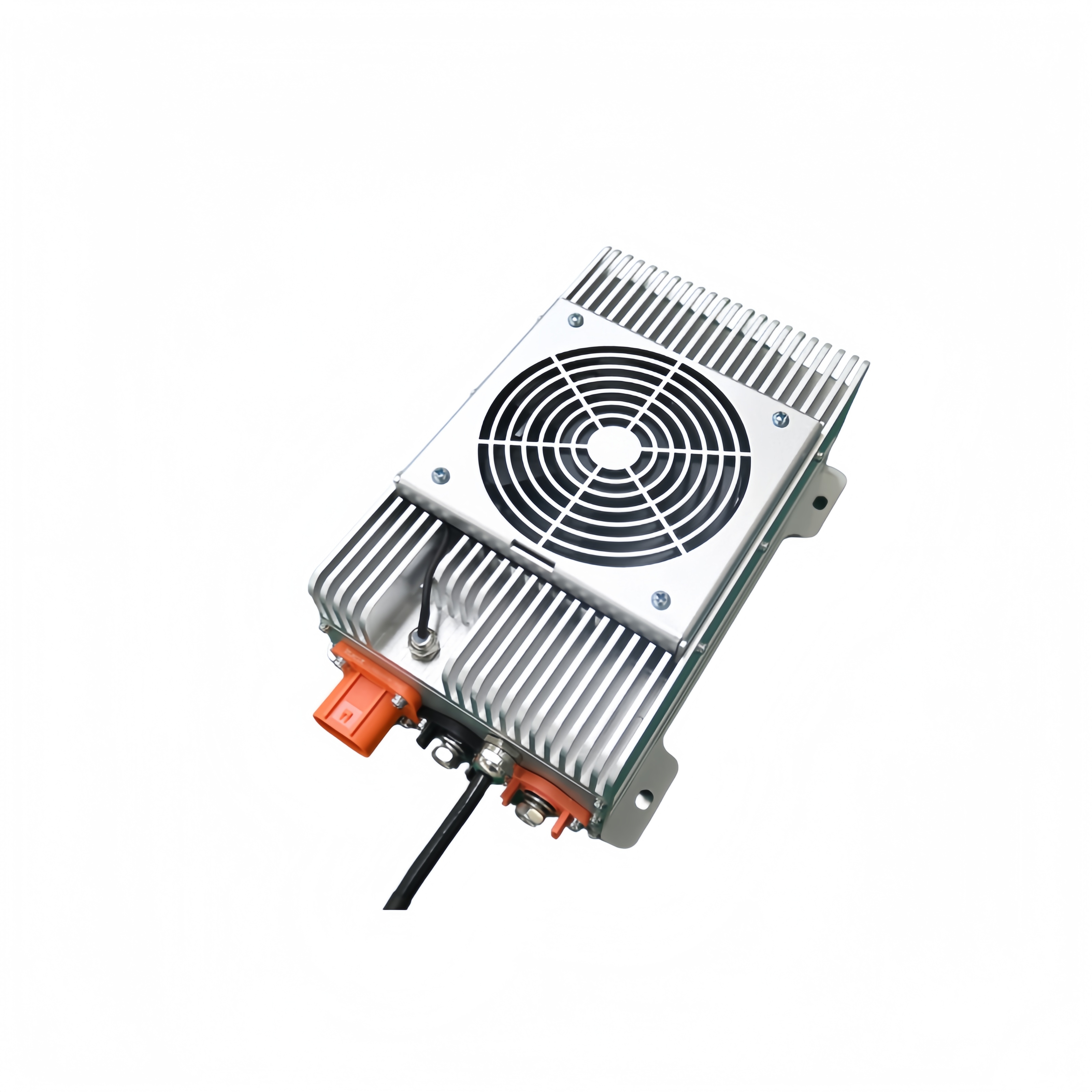

车载设备安装空间紧张，同时运行过程持续承受车辆行驶带来的振动、冲击，对产品机械结构、散热方案、接口选型提出严苛的要求。北京昊瑞昌科技有限公司HRC‑GFD850‑27.5‑12K/G‑D1CD/D（D）车载 DCDC 直流变换器采用模块化风冷架构，整机外形尺寸 426mm317mm113mm，结构紧凑，便于车辆底盘、电控舱内部布置。整机通过 X/Y/Z 三个方向扫频振动试验，满足 GB/T2423 振动冲击相关标准，紧固件抗松脱，适应车辆行驶持续震动工况。
散热方案采用智能温控强制风冷，风机在温度达到阈值后启动，低温环境风机停转，降低整机噪音，整机工作噪声≤60dB。机箱采用金属壳体，标准工业喷涂，具备 IP67 防护等级，可抵御泥水飞溅、粉尘侵入。高压输入端选用安费诺 HVAF630_2P 大电流高压连接器，信号端采用 RT 系列航空信号插座，功率端子、信号端子完全分离，高低压物理隔离，减少相互干扰。设备安装支持机架式、车载悬挂多种安装方式，安装时设备前后预留 10cm 通风空间保障风道通畅。说明书明确给出线缆选型指导，高压输入、低压输出线缆必须选用耐温阻燃线缆，接地端子采用 M5 螺钉，接地线缆截面积不小于 4mm²。同时设备具备断电电荷泄放能力，断电 5 分钟内残余电压≤36V，保障维修人员检修人身安全。整套机械与接口设计充分考虑车载实际装配、检修、维护的现实需求。
