交流码头岸电供电桩

交流码头岸电供电桩

交流码头岸电供电桩

我司生产的交流码头岸电供电桩供电系统简单,占地面积小,安装于码头,港口,港口服务区等场所,具有更高的防护等级(整机出厂前进行三次三防处理),船舶在港口码头靠泊期间可通过岸电桩进行供电使用,替代传统的燃油发电,岸电桩作为一种气体排放抑制的手段,使用操作简便、无噪音,岸电桩不仅能实现船舶到港作业的零污染、零排放,有效降低我国沿海地区大气污染零排放,还对引领国内水运作业能源结构调整、大气污染防治有重要的示范意义。

交流码头岸电供电桩采用模块化设计,由嵌入式单片机控制,包括屏幕显示、刷卡管理、扫码支付管理、充电接口管理、联网监控、电能计量、安全保护等功能,集监控、计量、计费、支付、保护功能于一体,为内河船舶靠岸提供安全可控的交流电源。系统配置RS485、RS232、CAN和以太网接口,可与本公司云平台互联互通,可与后台计算机配合通讯,实现“遥控、遥测、遥信、遥调”,运程控制充电以及手机支付功能,适应船舶充电要求,是符合新能源技术发展方向的新型充电产品。

交流码头岸电供电桩以国标为主要设计依据,保证供电的安全、可靠。

交流码头岸电供电桩技术标准:

交流码头岸电供电桩

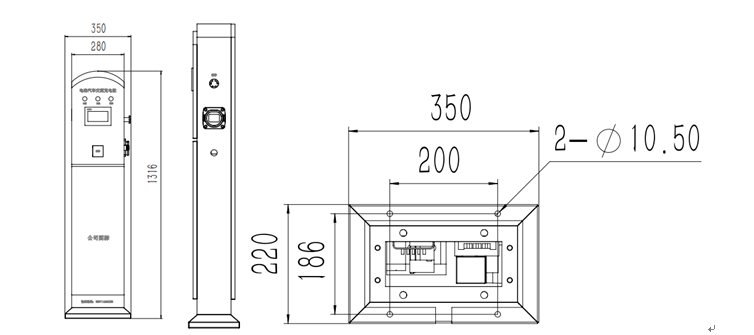

外形尺寸与安装说明

7+14KW立式:

交流码头岸电供电桩

7+40KW立式:

交流码头岸电供电桩

岸电桩基础应根据岸电桩产品的土建要求及现行有关规范、规程进行设计。

安装步骤:

步骤1:

:将岸电桩底座的箱体拆开

步骤2:

  • 水泥基座长500X宽300X高150(高于地面高度),长方向面向船舶;
  • 用冲击钻打4个直径10mm孔,位置尺寸200X186mm,深度不小于100mm(可做预埋件);
  • 将4颗M8膨胀螺丝拧入安装座对应的孔内缩紧。

步骤3:

将岸电桩底座的箱体用拆掉的螺丝固定好

步骤4:

将进线电缆从底座后端(或水泥墩穿线管)穿入岸电桩内部
